热力管道未合理加设导向支架
【病因及危害】(1 )直管段上没有合理加设导向支架,会因风载、地震、温度变化等引起横向位移,或因不平衡内压、热膨胀推力及支撑点的摩擦力造成管段轴向失稳。
(2 )设备本体与管道相连,设备人口(出口)不加设导向支架,会导致设备承受较大的弯矩。
(3 )采用方形补偿器热补偿的管道,没有合理加设导向支架,会影响补偿器工作,导致补偿器过度变形。

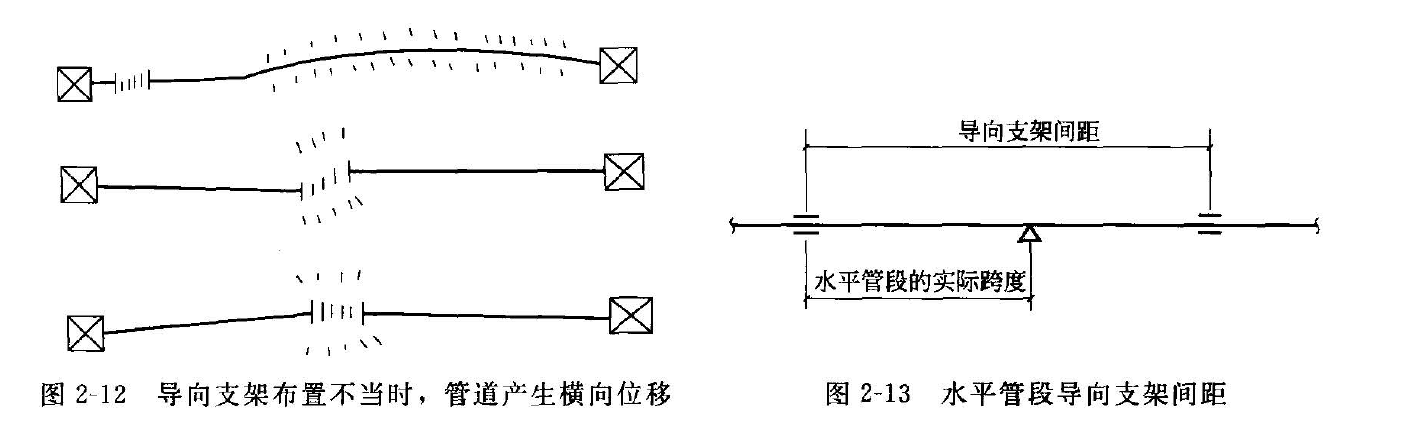

(4 )采用波纹管补偿器热补偿的管道,没有合理加设导向支架,会产生较大的横向位移,如图2-12 所示,导致波纹管补偿器不能正常工作,继而损害补偿器。
(5 )采用套筒式补偿器热补偿的管道,没有合理加设导向支架,会导致套筒式补偿器运行时间心度不够,造成套筒式补偿器不能正常工作,甚至损坏。

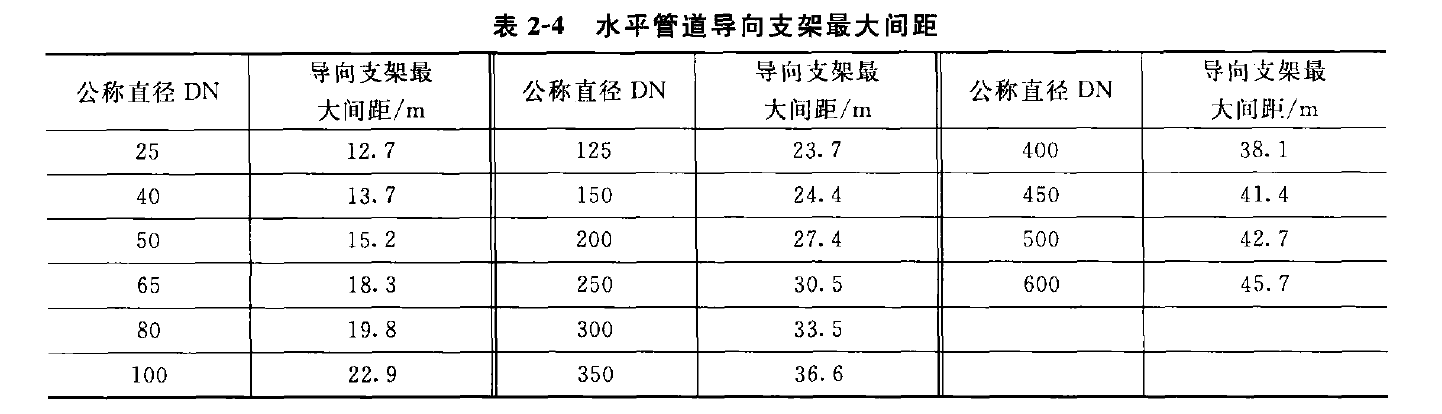

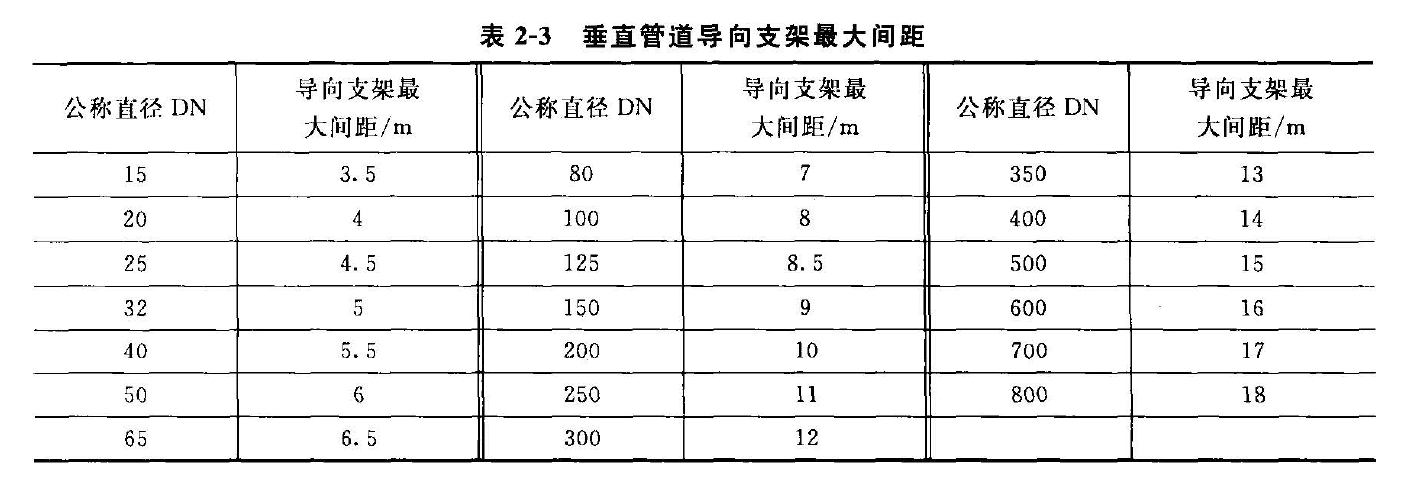

【防治措施】(1 )对于直管道需要考虑风载、地震、温度变形等引起的横向位移,且要避免因不平衡内压、热胀推力及支承点摩擦力造成的管段轴向失稳,应设置必要的导向支架,如图2-13所示。并要限制最大导向支架间距,垂直管段的导向支架间距见表2-3 ,水平管段的导向支架间距见表2-4 。

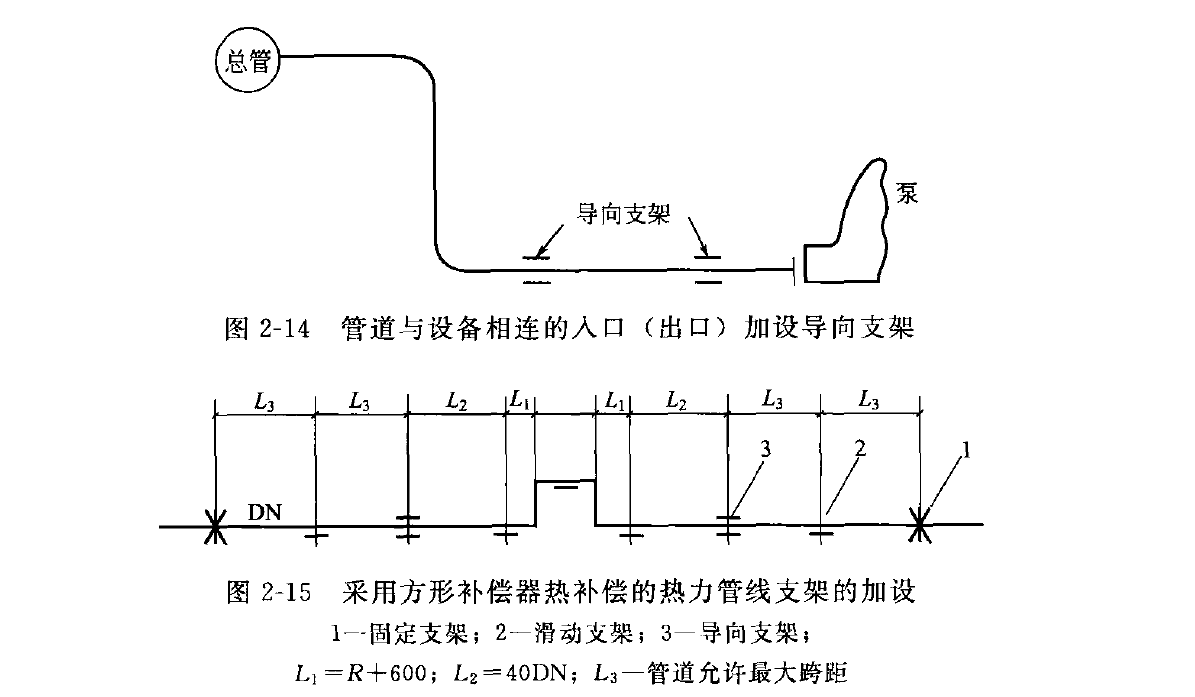

(2.)与设备相连的管道,在设备人口〈出口〉应加设导向支架,如图2-14 所示。

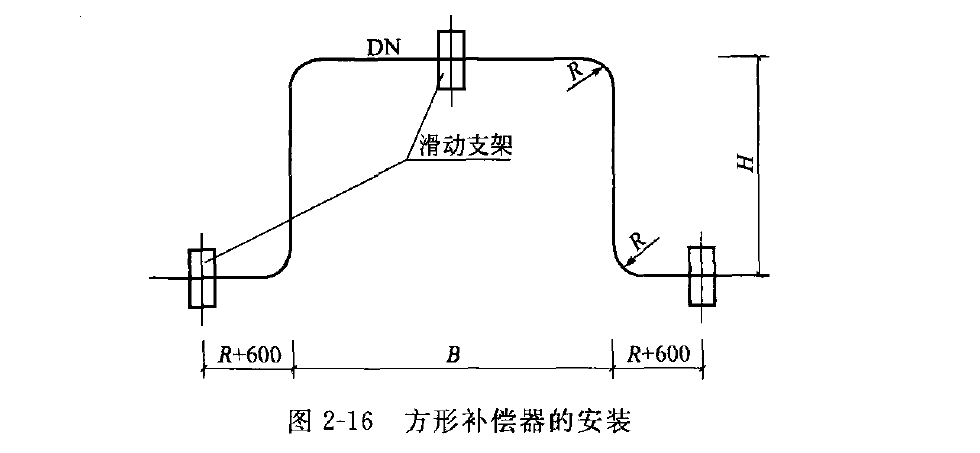

(3 )采用方形补偿器热补偿的管道,导向支架的加设如图2-15 所示。方形补偿器的安装如图2-16 所示。

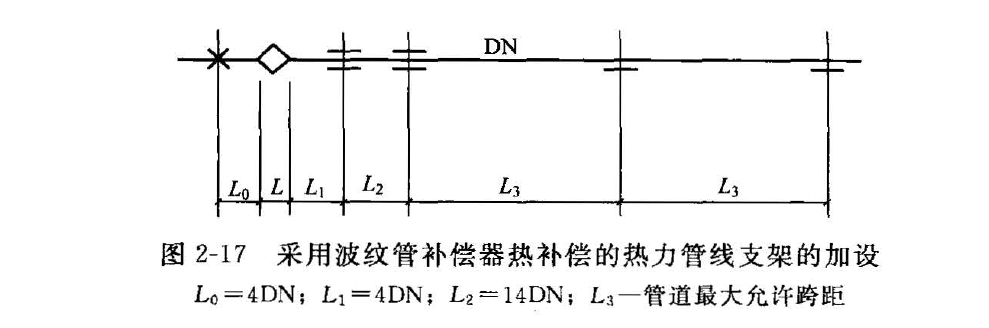

(4 )采用波纹管补偿器热补偿的管道,导向支架的加设如图2-17 所示。
(4 )采用波纹管补偿器热补偿的管道,导向支架的加设如图2-17 所示。

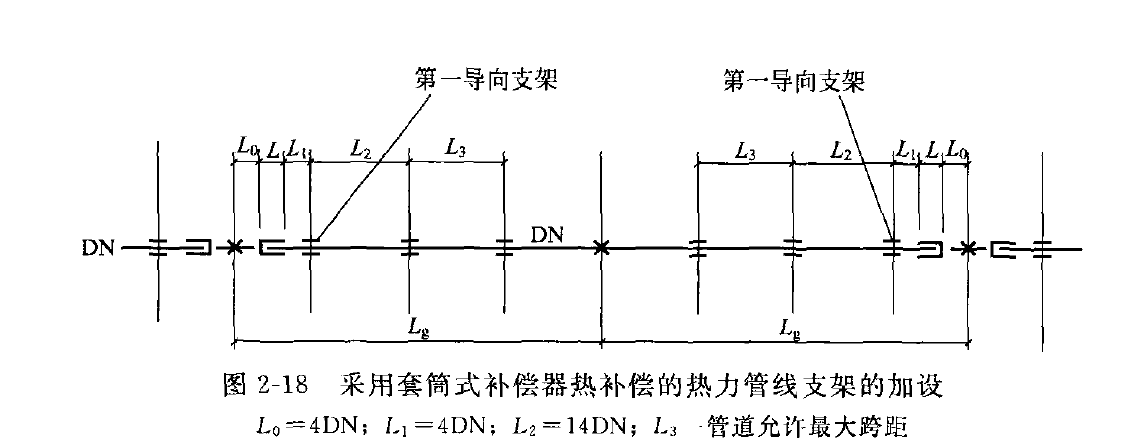

(5 )采用套筒式补偿器热补偿的管道,导向支架的加设如图2-18 所示。
