给水排水系统的组成

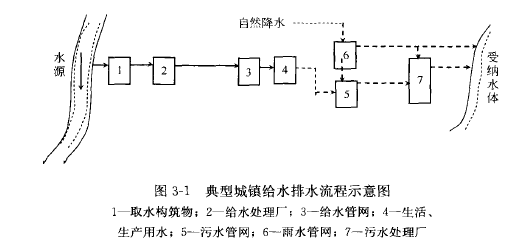

给水排水管网系统是给水排水系统的组成部分。为便于理解给水排水管网系统在整个给水排水系统中的位置和作用,首先简单介绍一下城镇给水排水系统的组成。给水排水系统是指提供人们生活、生产用水和排除污(废)水及雨水的设施总称,包括从水源、取水、给水处理、污(废)水处理、给水管网、排水管网等。图1 表示给水排水系统的流程。图中实线表示给水流程,虚线表示排水流程。
按图所示,取水构筑物1 自水源取水,通过水源泵站1( 或称→级泵站,常与取水构筑物建在一起)送至给水处理厂2 。经处理合格后的水,通过供水泵站2 (或称二级泵站,通常与给水处理设施建在一起)送至城市给水管网3 ,供居民生活和生产使用(其中还包括消防用水、市政用水、公共设施用水等)。人们生活和生产使用后的污水(废水)流至城市污水管网5 。经污水管网收集的污水流至污水处理厂70 污水经处理合格后排入受纳水体,或再作处理,重复利用。另外,自然降水(包括雨水和冰雪融化水)经雨水管网收集后,或直接排入受纳水体,或部分雨水流至污水处理厂与污水(废水)泪合,经处理合格后排入受纳水体,或再作处理,重复利用。
