D型大挠度补偿接头
名称：D型大挠度补偿接头
标签：D型大挠度补偿接头
产品用途：D型大挠度补偿接头
大挠度松套补偿接头是在吸收国外先进技术并结合我国实情基础上研究开发的一种新型管道连接器
全国咨询电话： 18638277136 邮箱：850165323@qq.com
获取优惠报价
在线咨询方案
产品介绍

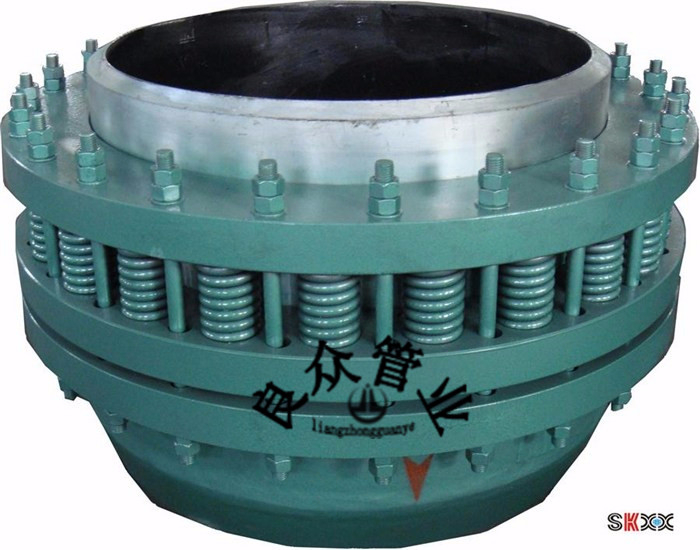

D型大挠度补偿接头其主要结构有短管法兰、压盖、滑动管和密封装置等组成。它采用独特的抗轴力设计，结构简单、密封性能可靠、抗拉脱力强。具有较大的可挠量和伸缩量，适用于工况恶劣、地形复杂场合的的管道连接。
产品安装
大挠度松套伸缩接头使用特点：
1、补偿吸收管道轴向、横向、角向热变形。
2、吸收设备振动，减少设备振动对管道的影响。
3、吸收地震、地陷对管道的变形量。
产品用途
大挠度松套补偿接头在一定范围内可轴向伸缩，也能在一定的角度内客服管道对接不同轴向而产生的偏移，能极大的方便阀门管道的安装与拆卸，在管道允许伸缩量中可以自由伸缩，一旦超过其伸缩量就起到限位，确保管道的安全运行。
技术参数
序号 | 名称 | 数量 | 材料 |
1 | 短管法兰 | 2 | Q235, 20, 不锈钢 |
2 | 固定螺栓 | - | Q235
|
3 | 固定螺丝 | - | |
4 | 压盖 | 2 | Q235, 20, 不锈钢 |
5 | 滑动管 | 1 | Q235, 20, 不锈钢 |
6 | 螺栓 | 1 | Q235, 35, 不锈钢 |
7 | 螺母 | - | |
8 | 限位块 | 2 | Q235, 20, |
9 | 挡圈 | 2 | |
10 | 密封圈 | 2 | NBR. FPM, NBR |
补偿接头法兰连接尺寸
公称尺寸DN | 可挠量(0) | 伸缩量mm | L | D1 | 法兰连接尺寸 | ||||||||
0.6mpa | 1.0mpa | 1.6mpa | |||||||||||
D | K | n-do | D | K | n-do | D | K | n-do | |||||
100 | 7 | ±60 | 520 | 305 | 210 | 170 | 4-φ18 | 220 | 180 | 8-φ18 | 220 | 180 | 8-φ18 |
200 | 560 | 415 | 320 | 280 | 8-φ18 | 340 | 295 | 8-φ22 | 340 | 295 | 12-φ22 | ||
300 | 605 | 530 | 440 | 395 | 12-φ22 | 445 | 400 | 12-φ22 | 460 | 410 | 12-φ26 | ||
400 | 660 | 645 | 540 | 495 | 16-φ22 | 565 | 515 | 16-φ26 | 580 | 525 | 16-φ30 | ||
500 | 670 | 750 | 645 | 600 | 20-φ22 | 670 | 620 | 20-φ26 | 715 | 650 | 20-φ33 | ||
600 | 720 | 870 | 755 | 705 | 20-φ26 | 780 | 725 | 20-φ30 | 840 | 770 | 20-φ36 | ||
700 | 6.5 | ±65 | 750 | 960 | 860 | 810 | 24-φ26 | 895 | 840 | 24-30 | 910 | 840 | 24-φ36 |
800 | 810 | 1085 | 975 | 920 | 24-φ30 | 1015 | 950 | 24-φ33 | 1025 | 950 | 24-φ39 | ||
900 | 855 | 1185 | 1075 | 1020 | 24-φ30 | 1115 | 1050 | 28-φ33 | 1125 | 1050 | 28-φ39 | ||
1000 | 950 | 1305 | 1175 | 1120 | 28-φ30 | 1230 | 1160 | 28-φ36 | 1255 | 1170 | 28-φ42 | ||
1200 | 1000 | 1505 | 1405 | 1340 | 32-φ33 | 1455 | 1380 | 32-φ39 | 1485 | 1390 | 32-φ48 | ||
1400 | 1050 | 1715 | 1630 | 1560 | 36-φ36 | 1675 | 1590 | 36-φ42 | 1685 | 1590 | 36-φ48 | ||
1600 | 1140 | 1930 | 1830 | 1760 | 40-φ36 | 1915 | 1820 | 40-φ48 | 1930 | 1820 | 40-φ56 | ||
1800 | 6 | ±75 | 1200 | 2150 | 2045 | 1970 | 44-φ39 | 2115 | 2020 | 44-φ48 | 2130 | 2020 | 44-φ56 |
2000 | 1250 | 2370 | 2265 | 2180 | 48-φ42 | 2325 | 2230 | 48-φ48 | 2345 | 2230 | 48-φ60 | ||
2200 | 1300 | 2570 | 2475 | 2390 | 52-φ42 | 2550 | 2440 | 52-φ56 | |||||
2400 | 1420 | 2820 | 2685 | 2600 | 56-φ42 | 2760 | 2650 | 56-φ56 | |||||
2600 | 1450 | 3020 | 2905 | 2810 | 60-φ48 | 2960 | 2850 | 60-φ56 | |||||
2800 | 1500 | 3230 | 3115 | 3020 | 64-φ48 | 3180 | 3070 | 64-φ56 | |||||
3000 | 1600 | 3440 | 3315 | 3220 | 68-φ48 | 3405 | 3290 | 68-φ60 | |||||
3200 | 1780 | 3685 | 3525 | 3430 | 72-φ48 | ||||||||
如需最新数据请联系在线客服
